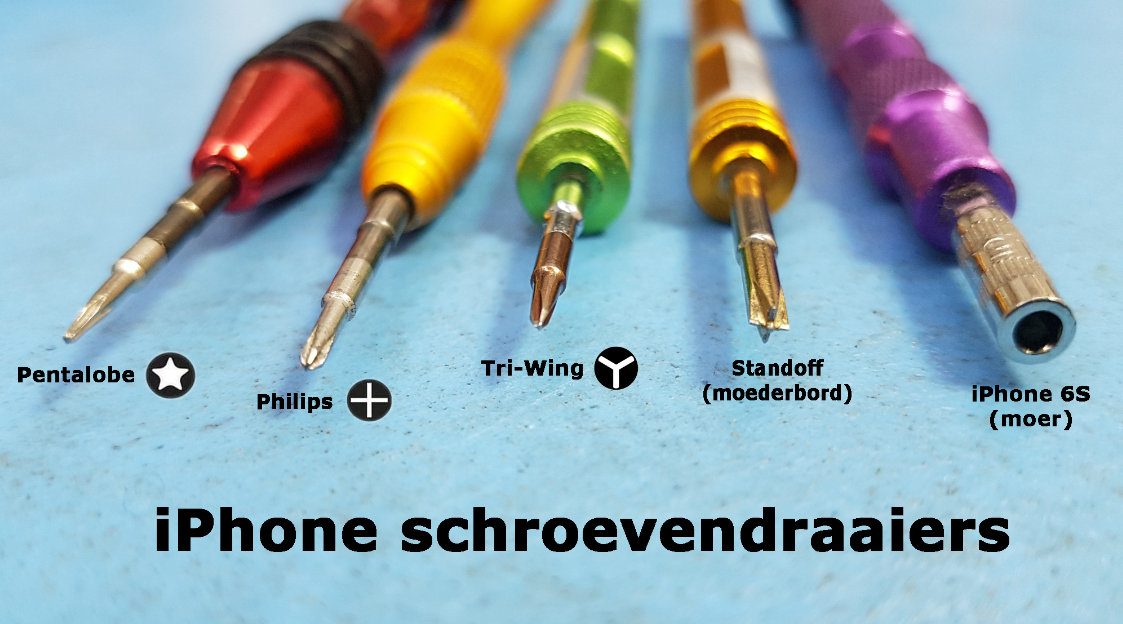

Vanaf de iPhone 7 is er de Tri-Wing bijgekomen. De Tri-Wing is een schroef die weinig grip biedt. Een scherpe schroevendraaier is dan ook een must!
Naast deze exotische schroefkoppen maakt Apple, anders dan andere merken, gebruik van een diversiteit aan schroefformaten. Eén verkeerde terugplaatsing kan daardoor desastreuse gevolgen hebben. Een terugplaatsing van een schroef die slechts 0.2 mm langer is, kan een moederbord zodanig beschadigen dat reparatie niet meer mogelijk is of de reparatiekosten wegen niet meer op tegen de waarde van het toestel!
Om geen vergissingen te maken, werk ik daarom met een magnetische reparatie mat.
Onderstaande foto’s tonen enkele potentiele ‘long screw damage’ plekken bij het moederbord van een iPhone 6S, 7 en XR.
iPhone 6S

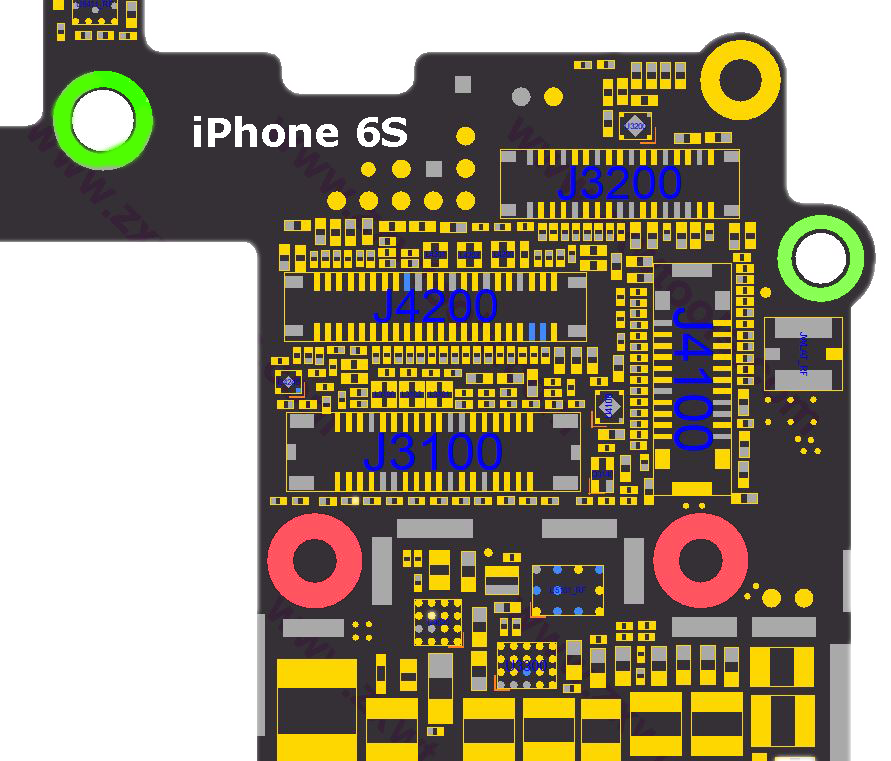

Onder de dekplaat bevinden zich de schermkabels en de homeknopkabel. Bij de 6S wordt de dekplaat gezekerd met 4 schroeven waarvan 1 met een afwijkende lengte. De rood omcirkelde schroefgaten zijn potentiele ‘long screw damage’ plekken.
Het moederbord is opgebouwd uit 9 lagen (8 lagen + de toplaag) De totale dikte van het kale moederbord is ca. 0.8 mm (!)

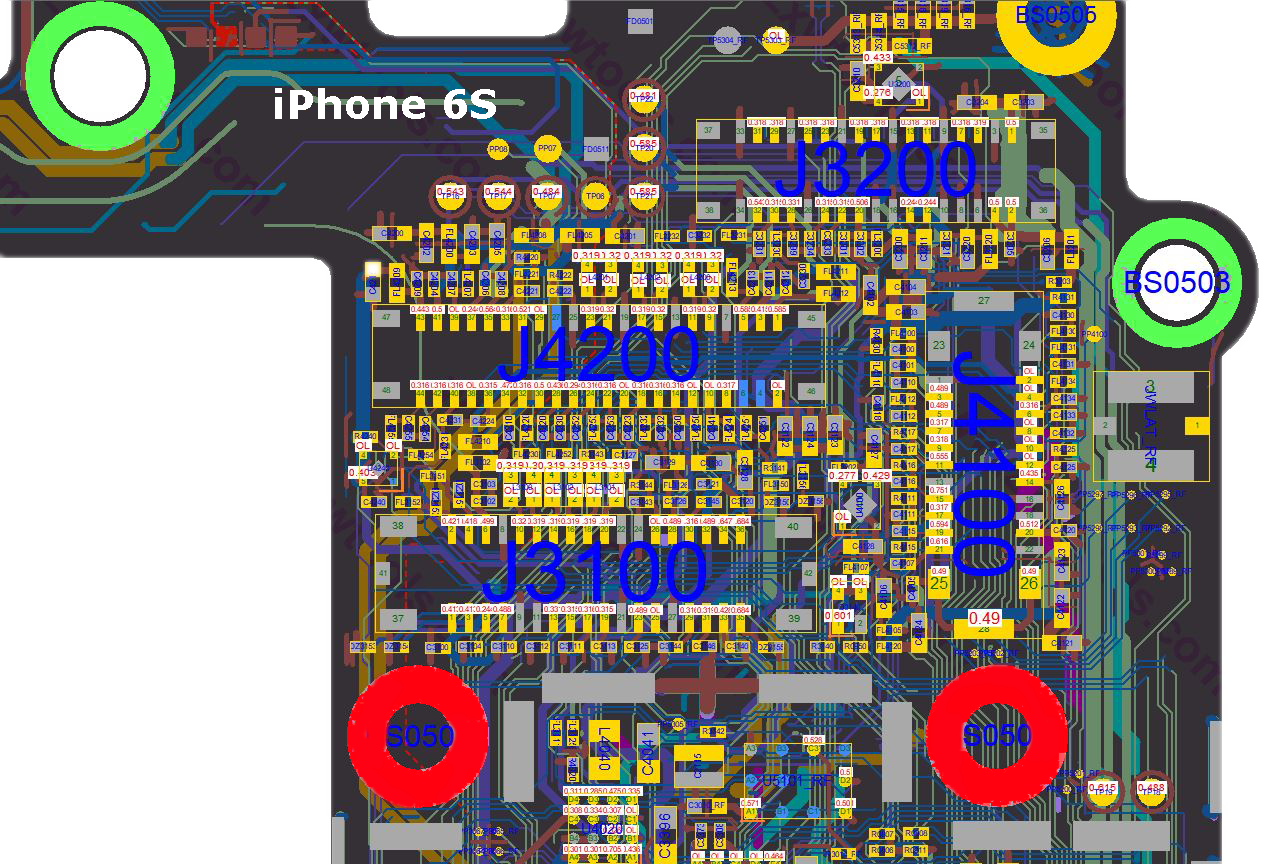

De gekleurde lijnen vertegenwoordigen de verschillende elektronische banen. Iedere kleur is op een andere laag van het moederbord aangebracht.
iPhone 7

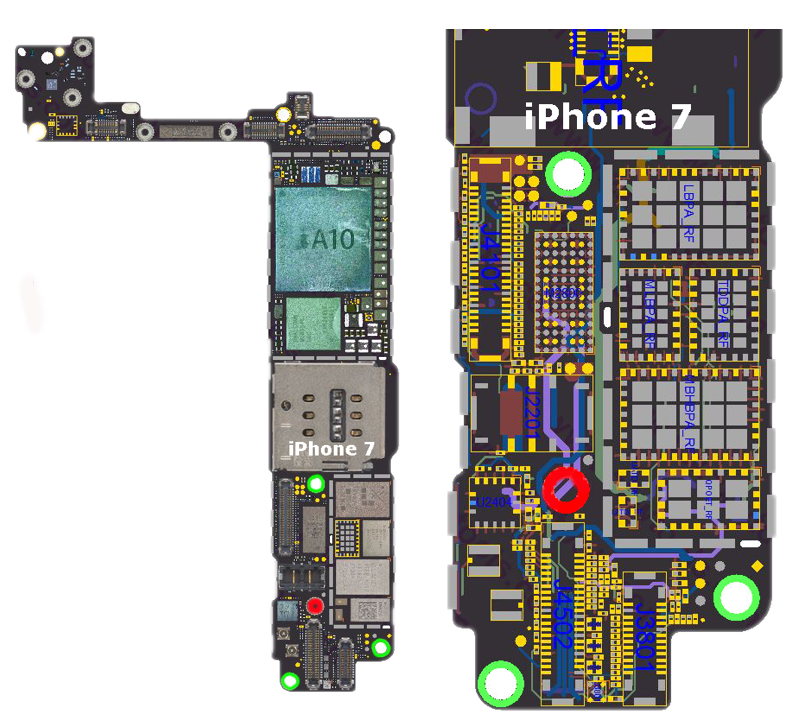

Bij de kabeldekplaat van de iPhone 7 wordt net als bij de 6S gebruik gemaakt van 2, in lengte, verschillende schroeven.
Het rood omcirkelde schroefgat is een potentiele ‘long screw damage’ plek.
iPhone XR

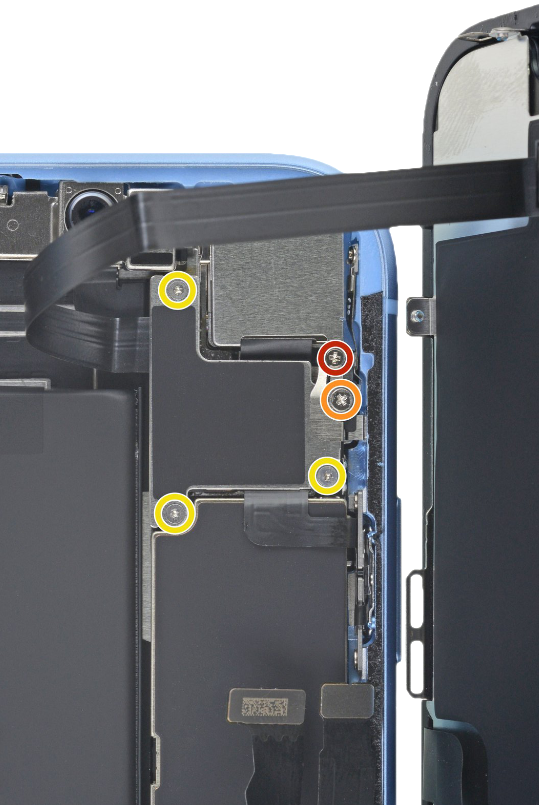

Onder de dekplaat bevinden zich de kabel naar de selfie camera en de kabels naar de FaceID sensoren. 4 schroeven houden de dekplaat op zijn plaats. 1x 1.5 mm Philips en 3x 1.2 mm Tri-Wing. (De 5e schroef is een Philipschroef van 1.3 mm.)
Een te lange schroef in het rood omcirkelde schroefgat, resulteert in een ‘long screw damage’ ofwel doorboring van de elektronische verbindingsbanen in het moederbord.
Heb je vragen, reageer dan op dit blog of stuur een mail aan info@30minutes-repair.nl t.a.v. Peter.
Natuurlijk ben je ook van harte welkom aan de Vriezenbeltstraat nummer 14.
De openingstijden vind je op de homepagina.
Wil je direct een afspraak maken voor reparatie dan kan dit éénvoudig met SimplyBook.me de online reserveringsagenda.
TIP: Onder 'Lees meer (V)' vind je specifieke reparatie informatie! (O.a. reparatieduur en wat er wel/niet kan bij specifieke iPhone modellen).
